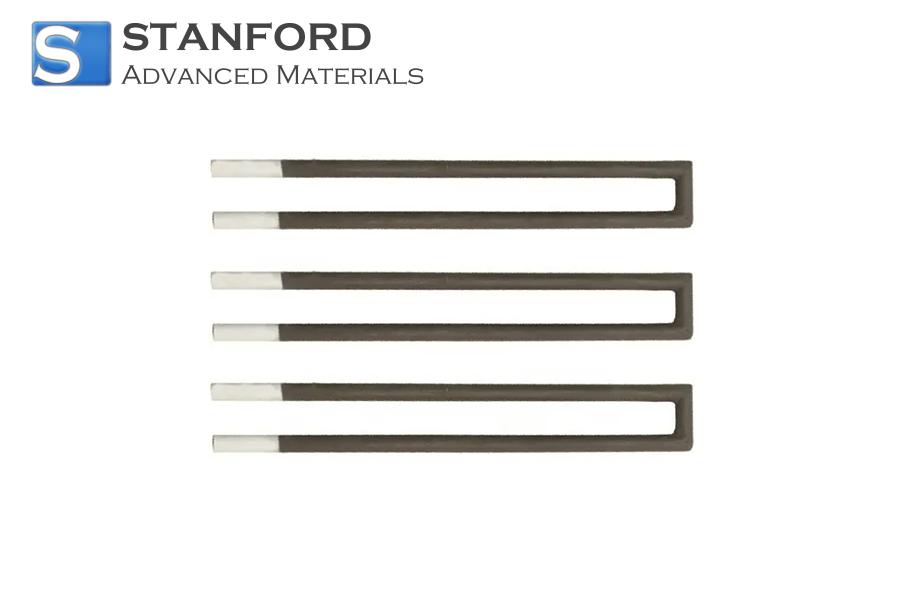

Описание нагревательных стержней из карбида кремния
Карбид кремния нагревательный стержень является высокотемпературным неметаллическим нагревательным элементом, который обрабатывается карбидом кремния. По сравнению с другими металлическими элементами, нагревательный элемент из карбида кремния имеет много преимуществ, таких как высокая рабочая температура, устойчивость к окислению, более длительный срок службы и устойчивость к коррозии.
Холодные концы пропитаны металлическим кремнием - называются цельными, а холодные концы с низким сопротивлением, которые привариваются к горячей зоне - называются трехкомпонентными или типа LRE (Low Resistance End). Холодные концы с низким электрическим сопротивлением позволяют им работать при более низкой температуре. Концы элементов металлизированы алюминием, чтобы обеспечить контактную поверхность с низким сопротивлением, к которой подсоединяются электрические соединения с помощью алюминиевой оплетки.
Технические характеристики нагревательных стержней из карбида кремния
| Артикул |
Диаметр |
Максимальная общая длина |
Горячая зона (электрическое сопротивление) |
Холодный конец (электрическое сопротивление) |
| ED-3/8-10 |
3/8 дюйма |
26 дюймов |
0,3486 Ом/дюйм |
0,01743 Ом/дюйм |
| 10 мм |
660 мм |
0.01372 Ом/мм |
0.000686 Ом/мм |
| ED-7/16-11 |
7/16 дюйма |
36 дюймов |
0.2563 Ом/дюйм |
0.01282 Ом/дюйм |
| 11 мм |
915 мм |
0.01009 Ом/мм |
0.000505 Ом/мм |
| ED-1/2-13 |
1/2 дюйма |
42 дюйма |
0.1963 Ом/дюйм |
0.00982 Ом/дюйм |
| 13 мм |
1090 мм |
0.00773 Ом/мм |
0.000387 Ом/мм |
| ED-5/8-16 |
5/8 дюйма |
50 дюймов |
0.1262 Ом/дюйм |
0.00631 Ом/дюйм |
| 16 мм |
1250 мм |
0.00497 Ом/мм |
0.000248 Ом/мм |
| ED-3/4-19 |
3/4 дюйма |
62 дюйма |
0.0865 Ом/дюйм |
0.00433 Ом/дюйм |
| 19 мм |
1575 мм |
0.00341 Ом/мм |
0.00017 Ом/мм |
| ED-1-25 |
1/1 дюйма |
74 дюйма |
0,05 Ом/дюйм |
0.0025 Ом/дюйм |
| 25 мм |
1900 мм |
0.00197 Ом/мм |
0.000098 Ом/мм |
| ED-1-1/4-32 |
1-1/4 дюйма |
86 дюймов |
0.0343 Ом/дюйм |
0.00171 Ом/дюйм |
| 32 мм |
2210 мм |
0.00134 Ом/мм |
0.000067 Ом/мм |
| ED-1-3/8-35 |
1-3/8 дюйма |
90 дюймов |
0,027 Ом/дюйм |
0,00135 Ом/дюйм |
| 35 мм |
2290 мм |
0.00106 Ом/мм |
0.000053 Ом/мм |
| ED-1-1/2-38 |
1-1/2 дюйма |
92 дюйма |
0.0234 Ом/дюйм |
0.00117 Ом/дюйм |
| 38 мм |
2340 мм |
0.00092 Ом/мм |
0.000046 Ом/мм |
| ED-1-3/4-45 |
1-3/4 дюйма |
104 дюйма |
0.0165 Ом/дюйм |
0.00082 Ом/дюйм |
| 45 мм |
2670 мм |
0.00065 Ом/мм |
0.000032 Ом/мм |
| ED-2-1/8-54 |
2-1/8 дюйма |
130 дюймов |
0,015 Ом/дюйм |
0.00075 Ом/дюйм |
| 54 мм |
3300 мм |
0.00059 Ом/мм |
0.00003 Ом/мм |
| ED-2-3/4-70 |
2-3/4 дюйма |
130 дюймов |
0.007298 Ом/дюйм |
0.00052 Ом/дюйм |
| 70 мм |
3300 мм |
|
|
CZ: длина холодной зоны
HZ: длина горячей зоны
OD: наружный диаметр
Пожалуйста, укажите необходимый вам размер изделия в следующем формате:
Горячая зона, холодный конец, диаметр
Пример: HZ=500, CZ=250, OD=10мм
Применение нагревательных стержней из карбида кремния
Карбид кремния нагревательные стержни широко используются для карбида кремния, порошковой металлургии, керамики, стекла, металлов и различных высокотемпературных печей и других промышленных машин и других электрических нагревательных устройств.
